14+ Jenis Mesin Frais: Fungsi, Prinsip Kerja & Gambar [Lengkap]

Melakukan pengefraisan terhadap benda kerja bisa dilakukan dengan mesin frais. Tujuan dari proses frais adalah untuk membentuk suatu bidang pada permukaan benda kerja. Benda kerja yang di frais pun berbagai macam. Hal inilah yang membuat mesin frais memiliki banyak jenisnya.

Pembentukan bidang pada benda kerja atau frais ada yang untuk membuat bidang datar, bersiku, sejajar, miring, bersudut dan sebagainya. Agar anda mengetahui apa saja jenis-jenis mesin frais, simak pembahasannya sebagai berikut.

Mesin Frais Tipe Kolom dan Lutut

Jenis mesin frais yang pertama dibedakan dari jenis tipe kolom dan bagian lututnya (knee). Mesin-mesin frais jenis ini memiliki bagian kolom dengan posisi vertikal tepatnya di alas mesin. Pada bagian tersebut terdapat roda gigi yang bergerak memutar mengitari bagian knee atau lutut mesin.

Namun perlu anda ketahui, mesin frais tipe kolom dan lutut ini tak hanya tersedia satu jenis saja. ada beberapa mesin frais tipe kolom dan lutut dengan fungsi yang berbeda, diantaranya :

1. Mesin Frais Vertical

Jenis mesin frais lainnya adalah mesin frais vertikal. Mesin frais vertikal ini memiliki bagian alat pemotong yang dipasang secara vertikal. Mesin ini dapat dikatakan lebih fleksibel dibandingkan mesin frais horizontal. Sehingga sangat cocok digunakan oleh operator pemula.

Bagian penggiling pada mesin ini dapat anda atur dengan tujuan agar benda kerja ini ikut bergerak sejajar sesuai dengan porosnya. Selain itu, pengaturan ini juga bisa membuat meja mesin frais ikut bergerak sesuai dengan poros benda kerja.

2. Mesin Frais Horizontal

Mesin frais horizontal merupakan jenis mesin frais yang memiliki bagian alat pemotong yang terpasang secara horizontal. Hal in menjadikan mesin ini mampu mengontrol benda kerja dalam tiga sumbu. Namun banyaknya kontrol membuat mesin frais jenis ini menjadi lebih lambat.

Jika anda menggunakan mesin frais horizontal ini, anda perlu mengetahui beberapa hal penting saat melakukan fraising. Diantaranya adalah mengatur arah pemotongan, mengatur kecepatan, mengetahui arah giling, pelumasan hingga laju umpan. Hal tersebut perlu dilakukan agar hasil benda kerja yang di fraising bisa sesuai yang diharapkan.

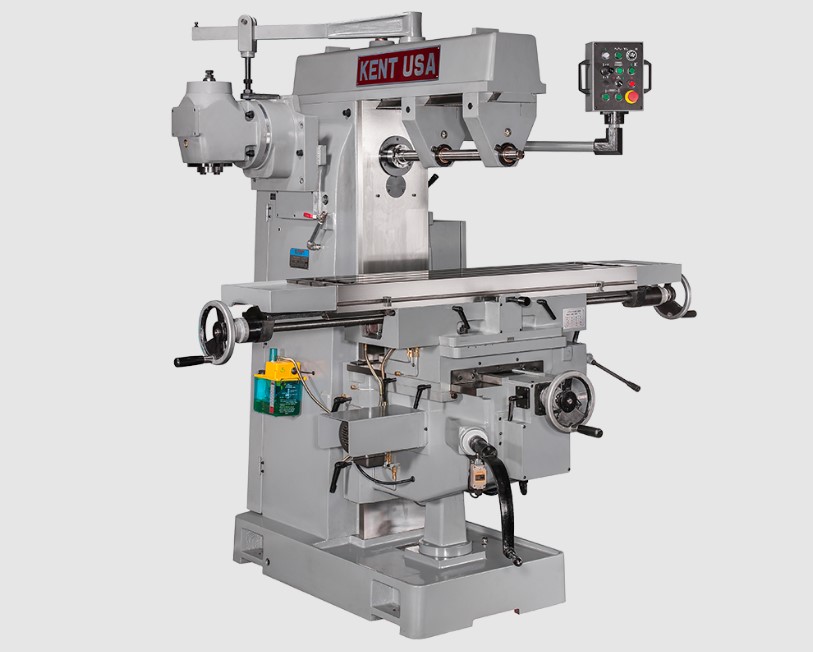

3. Mesin Frais Universal

Mesin frais universal merupakan jenis mesin frais yang bisa digunakan untuk semua jenis fraising benda kerja. Mesin jenis ini cukup memudahkan anda dalam melakukan proses milling apalagi bagian mejanya mampu diputar sampai dengan 45 derajat dari sudut manapun.

Mesin frais universal sendiri memiliki konsep hasil penggabungan dari mesin frais horizontal dengan vertikal. Bahkan proses fraising terhadap benda kerja bisa untuk menghasilkan fraising bidang datar, roda gigi, bor, reamer, alur luar hingga alur dalam.

4. Mesin Frais Omniversal

Mesin frais omniversal merupakan salah satu jenis mesin frais yang memiliki 4 arah penggilingan. Mesin ini bebas anda gunakan dari sebelah kanan ataupun sebelah kiri. Bagian alat penggilingnya pun bisa dipasang dalam posisi vertikal maupun horizontal.

Pada umumnya mesin ini sering digunakan untuk milling benda kerja dengan alur spiral. Mesin frais omniversal cukup memenuhi kebutuhan beberapa jenis mesin frais dalam satu mesin. Perkiraan harga mesin ini bahkan bisa mencapai 90 juta rupiah per unitnya.

5. Mesin Frais Tangan (Hand Milling Machine)

Mesin frais tangan atau disebut sebagai hand milling machine merupakan jenis mesin frais yang pengoperasiannya menggunakan tangan. Mesin ini memiliki ukuran yang tak terlalu besar dan dapat diletakkan di meja ataupun penyangga lainnya.

Mesin frais tangan ini tentunya dapat dipasang dalam sisi yang horizontal. Kemudian penggeraknya bisa menggunakan daya yang mana di kendalikan langsung dengan tangan operator. Mesin ini hanya mampu melakukan proses milling pada benda kerja yang ringan.

Baca juga :

Mesin Frais Special

Pilihan mesin frais lainnya adalah mesin frais special. Mesin jenis ini memiliki desain yang berbeda dengan jenis mesin frais sebelum-sebelumnya karena desainnya untuk keperluan tertentu. Mesin jenis ini memiliki bagian poros untuk memutar cutter dan memindah bahan di arah yang berlawanan.

Perlu anda ketahui, mesin frais jenis ini juga terbagi menjadi beberapa jenis lainnya sesuai dengan kegunaan khususnya, diantaranya :

1. Mesin Frais dengan Meja Putar (Rotary Table)

Mesin frais dengan meja putar merupakan jenis mesin frais special yang memiliki bagian meja bukan persegi, melainkan bulat dan dapat diputar. Mesin ini memiliki arah perputaran sesuai dengan sumbu vertikal. Mesin ini sering digunakan di industri permesinan yang lumayan besar.

Keunggulan dari mesin ini yakni dapat diatur ketinggian pada alat pemotongnya. Selain itu, mesin frais dengan meja putar ini mampu membuat dan membongkar benda kerja saat pekerjaan milling berlangsung.

2. Mesin Frais Drum

Mesin frais drum adalah salah satu jenis mesin frais yang memiliki bagian meja layaknya meja putar, namun bentuknya lebih menyerupai drum. Berbeda dengan mesin sebelumnya, mesin ini memiliki perputaran horizontal karena untuk membersihkan sekeliling logam di benda kerja.

Pembersihan logam pada benda kerja menggunakan meja drum ini dalam satu putaran. Mesin frais drum ini sendiri memiliki alat pemotong yang dipasang sekitar 3 atau 4 di bagian spindle head.

3. Mesin Frais Planetary

Mesin frais planetary merupakan mesin frais yang memiliki body yang berbeda dengan mesin frais pada umumnya. Mesin ini secara special dibuat dengan desain dimana benda kerja diam saat mesin milling mulai dioperasikan dengan alat pemotong yang berputar.

Mesin frais planetary sendiri dapat memotong atau menggiling bagian permukaan silinder benda kerja secara internal maupun eksternal. Semua pekerjaan penggilingan ini disesuaikan kepada kebutuhan sang operator.

4. Mesin Frais Pantograf

Mesin frais pantograph merupakan mesin frais yang dapat digunakan untuk melakukan duplikasi terhadap benda kerja sesuai dengan mekanisme pantograph. Keunikan dari mesin ini mampu menghasilkan milling pada benda kerja dengan ukuran variatif.

Ukuran-ukuran yang bisa diatur adalah lebih kecil, lebih besar atau sama dengan ukuran asli. Bahkan dalam mekanisme mesin pantograph pada mesin milling ini terdapat dua jenis modelnya yakni 2 dimensi dan juga 3 dimensi.

5. Mesin Frais Tracer Controlled

Mesin frais lainnya adalah tracer controlled. Mesin milling jenis ini mampu menggiling benda kerja dengan sistem penggilingan yang cukup luas. Mesin ini sering dibutuhkan di perusahaan-perusahaan industri, seperti otomotif dalam menghasilkan benda kerja lebih efektif dan efisien.

6. Mesin Frais CNC (Computer Numerical Control)

Mesin frais CNC merupakan jenis mesin frais yang lebih modern karena sudah dilengkapi dengan komputer. Keunggulan dari mesin CNC ini yakni mampu berputar pada porosnya dalam rotasi hingga 360 derajat.

Bahkan untuk perputaran milling ini, operator lebih diringankan karena semua proses bisa diatur secara otomatis dan hidrolik langsung dari sistem komputer pada mesin frais CNC ini.

Mesin Frais Planer

Mesin frais planer merupakan jenis mesin frais yang ukurannya lebih besar dari mesin frais fixed bed. Mesin jenis ini layaknya mesin sebelumnya, yakni cocok digunakan untuk perusahaan industri skala besar. Pemrosesan pakan benda kerja bisa dalam jumlah yang banyak sekali milling.

Mesin frais planer ini sangat menghemat waktu produksi perusahaan karena bisa milling dalam waktu yang bersamaan dan jumlahnya cukup banyak. Keunggulan mesin ini yakni memiliki bagian rel untuk menaik-turunkan cutter atau alat pemotong.

Mesin Frais Fixed Bed

Mesin frais fixed bed merupakan jenis mesin frais yang memiliki bagian meja yang telah dipasang di tempat yang tepat atau tak bisa berpindah-pindah. Mesin jenis ini umumnya digunakan di perusahaan industri skala besar dengan kebutuhan milling yang besar pula.

Mesin frais fixed bed ini sendiri mampu beroperasi dari arah vertikal maupun horizontal. Karena ukurannya cukup besar, menjadikan mesin ini terbagi menjadi 3 bagian yang didasarkan pada spindle head. Diantaranya adalah bagian simpleks, dupleks dan tripleks.


Jadi itulah pembahasan kali ini mengenai macam-macam mesin frais dan fungsinya lengkap yang terjual bebas di pasaran dengan harga yang bervariasi. Adapun masing-masing mesin tersebut memiliki fungsi dengan detail hasil pengerjaan yang berbeda-beda. Semoga membantu!
