20+ Bagian Mesin Frais: Penjelasan, Fungsi & Gambar [Lengkap]

Bekerja di bagian permesinan pastinya anda akan menemui mesin milling atau sering disebut sebagai mesin frais. Mesin frais adalah mesin yang digunakan untuk menghaluskan atau mengikis permukaan benda dengan sistem mesin yang kerjanya berputar.

Ada beberapa macam mesin frais yang dijual di pasaran. Adapun bagian utama yang dibutuhkan dalam mesin ini adalah mata pisau, yang nantinya akan bergerak memutar diatas benda kerja yang telah di cekam oleh meja mesin.

Mesin frais memiliki ukuran yang besar dan terbagi menjadi banyak bagian, untuk lebih seksama simak penjelasan, fungsi dan juga gambar bagian mesin frais di bawah ini :

Bagian-bagian mesin frais terdiri dari :

  • Meja Mesin (Table)
  • Handle
  • Sistem Otomatis Meja Mesin
  • Alas Mesin (Base)
  • Kolom Mesin (Badan Mesin)
  • Ram
  • Miling Head
  • Lutut (Knee)
  • Sadel (Dudukan Meja)
  • Lengan (Arm)
  • Motor Penggerak
  • Pisau Frais
  • Spindle
  • Arbour
  • Support Arbour (Pendukung Arbor)
  • Sistem Pendingin
  • Panel Kecepatan
  • Tombol Emergency Stop
  • Lampu Penerangan
  • Digital Readout

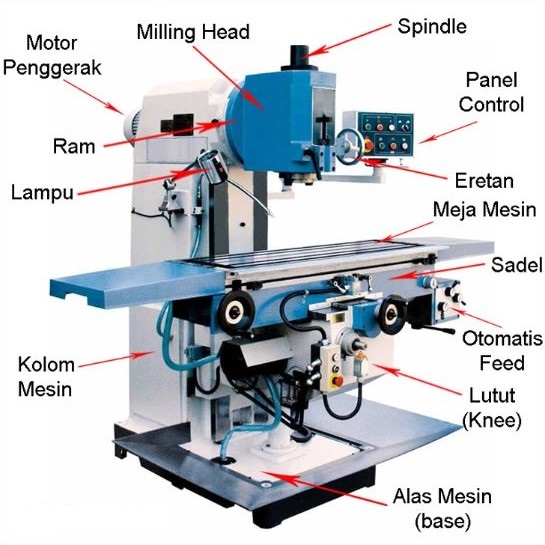

Bagian-bagian Mesin Frais



1. Meja Mesin (Table)

Meja mesin atau table merupakan bagian meja untuk meletakkan benda untuk di miling di bagian atas sadel. Meja mesin terdiri dari alur T yang mana berguna untuk mencekam benda kerja menggunakan mur dan baut.

Meja mesin ini berbentuk persegi panjang yang dibuat dari besi cor sehingga sangat kokoh. Karena kebutuhan miling benda kerja bisa menyesuaikan kebutuhannya, maka meja mesin ini didesain mampu digeser hingga 45 derajat.

2. Handle

Handle merupakan bagian mesin frais yang berguna untuk menggerakkan bagian meja mesin miling ini. Bagian handle ini dapat anda temui pada mesin freis yang berbentuk vertical maupun bentuk horizontal.

3. Sistem Otomatis Meja Mesin

Sistem otomatis meja mesin adalah bagian yang berguna sebagai pengatur proses pekerjaan miling benda kerja. Sistem otomatis ini terdiri dari beberapa tombol pengaturan. Yang mana diantaranya ada yang bisa digunakan untuk mengatur tingkat kecepatan mesin.

4. Alas Mesin (Base)

Alas mesin merupakan bagian terbawah dari mesin frais. Alas mesin ini berguna untuk menopang mesin frais agar tetap berdiri kokoh saat pekerjaan miling berlangsung. Selain itu fungsi alas mesin atau base ini juga berguna untuk membuang coolant yang sudah digunakan.

Alas mesin memiliki bentuk yang luas yang mana terbuat dari besi cor. Hal ini yang membuat alas mesin frais ini tahan terhadap guncangan, terutama saat mesin frais dijalankan atau dalam keadaan nyala.

5. Kolom Mesin (Badan Mesin)

Kolom mesin merupakan bagian yang terdapat pada badan mesin. Bagian kolom mesin ini berguna untuk menopang komponen mesin frais. Kolom mesin ini memiliki posisi yang tegak dan cukup kuat untuk menyangga mesin frais saat digunakan untuk miling.

Baca juga : 13+ Bagian Mesin Bubut: Penjelasan, Fungsi, Cara Kerja & Gambar

6. Ram

Ram merupakan bagian mesin frais yang ujungnya terhubung ke kolom mesin frais. Sisi lainnya dari ram in akan terhubung pula dengan miling head. Ram terletak di bagian lengan mesin frais yang mana cukup menjorok ke bagian dalam.

7. Miling Head

Bagian lainnya yang ada di mesin frais adalah miling head. Miling head berada di bagian paling atas mesin milling. Miling head dapat ditemui pada mesin frais vertical. Bagian kepala mesin frais ini terdapat spindle, motor penggerak, ram, hingga eretan.

8. Lutut (Knee)

Bagian lutut atau knee dari mesin frais terdiri dari 2 aliran ekor burung. 2 aliran tersebut masing masing teralir di sisi kolom mesin dan di sisi sadel mesin. Bagian lutut mesin ini cukup kuat dan kokoh karena terbuat dari cor-coran besi.

Bagian lain yang ada di dalam lutut mesin frais ini adalah roda-roda gigi untuk pengaturan gerak mesin secara otomatis. Agar lebih kuat dalam menahan getaran frais, lutut mesin frais dapat dikunci karena terhubung dengan kolom mesin.

9. Sadel (Dudukan Meja)

Sadel merupakan bagian dudukan meja dalam mesin frais yang berguna untuk mengatur pergerakan mesin frais. Letak sadel sendiri berada di antara bagian lutut dengan meja mesin miling ini. Bentuk dari sadel ini adalah persegi yang terbuat dari besi cor.

Karena fungsi sadel bisa untuk memutar meja mesin frais sesuai kebutuhan maka dari itu terdapat handle atau pegangan di bagian sadel. Bahkan untuk rotasi putarannya bisa melingkar hingga 360 derajat.

10. Lengan (Arm)

Bagian lainnya pada mesin frais adalah lengan. Bagian lengan ini terletak di atas kolom mesin yang mana memiliki alur ekor burung di bagian bawah lengan. Bagian ini terhubung langsung dengan bagian atas mesin frais.

Seperti halnya sadel, bagian lengan mesin frais ini memiliki pengunci yang juga bisa dilepas atau dipasang kembali sesuai keperluan pemakainya. Bagian ujung dari lengan mesin ini pun berguna untuk menempatkan support arbour yang terhubung dengan alur ekor burung.

Baca juga : 19+ Macam Jenis Mesin Jahit: Penjelasan, Gambar dan Harganya

11. Motor Penggerak

Motor penggerak merupakan bagian yang berguna untuk menggerakkan mesin frais agar bisa bekerja. Motor penggerak ini dirancang menggunakan teknologi mesin yang bersumber daya listrik. Tanpa motor penggerak, mesin miling tak akan bekerja sebagaimana kegunannya.

12. Pisau Frais

Pisau frais merupakan bagian mesin frais yang berguna untuk memotong atau menyayat benda miling saat proses miling berlangsung. Pisau frais tidak layaknya pisau dapur biasa. Karena pisau ini akan dipasang pada mesin frais, tentunya memiliki bentuk memanjang.

Pisau frais memiliki berbagai bentuk sesuai kebutuhan frais. Misalnya ada yang seperti kepingan gerigi, roda putar, hingga seperti mata bor. Pisau ini nantinya di terapkan pada bagian miling head untuk mulai digunakan mengikis benda kerja.

13. Spindle

Spindle merupakan bagian dari mesin frais untuk menahan alat pemotong atau cutter. Spindle ini terletak di bagian paling atas miling head. Jika pada mesin frais vertical, spindle berguna untuk menahan cutter, sementara pada mesin frais horizontal digunakan untuk tempat arbor.

Spindle akan bekerja bersamaan dengan cutter yang berputar saat proses miling berlangsung. Ujung spindle sendiri memiliki slot untuk tempat menahan cutter di mesin frais vertical.

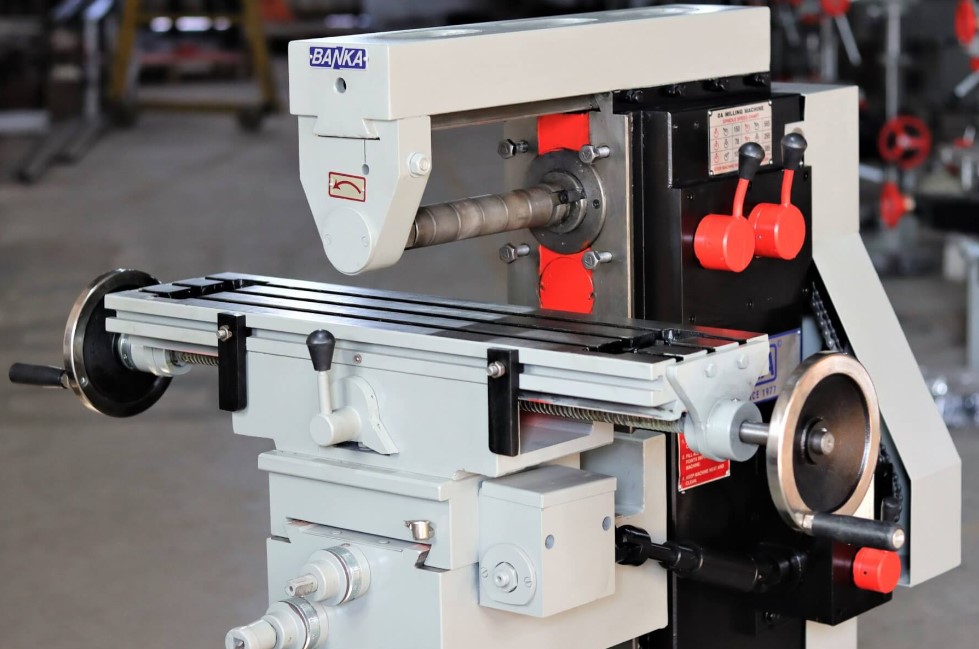

14. Arbour

Arbour merupakan bagian mesin frais untuk mengekstensi bagian spindle yang ada di mesin frais horizontal. Bagian ini bisa digunakan untuk handel operator saat mengoperasikan pisau frais. Cara kerja dari arbor sendiri adalah akan berputar menyesuaikan arah alat cutter.

15. Support Arbour (Pendukung Arbor)

Support arbour merupakan bagian yang ada di mesin frais untuk mendukung arbor saat mesin frais dijalankan. Support arbor ini tersalurkan dengan alur ekor burung dan terhubung dengan bagian arm mesin frais. Bagian lubangnya, akan terhubung dengan arbor.

16. Sistem Pendingin

Sistem pendingin merupakan bagian mesin frais yang berguna untuk mengalirkan bromus saat benda kerja mulai diyayat dengan pisau frais. Bromus sendiri merupakan cairan pendingin khusus untuk pekerjaan miling di mesin miling.

Adapun sistem pendingin terbagi menjadi beberapa bagian. Bagian tersebut diantaranya adala selang, pompa air, hingga pembuangan coolant yang terletak di alas mesin miling.

17. Panel Kecepatan

Bagian lainnya adalah panel kecepatan yang terdiri dari beberapa jenis tombol dalam satu panel. Panel kecepatan ini fungsinya tak lain untuk mengatur kecepatan dari rotasi spindle di miling head. Kecepatan dapat diatur sesuai kebutuhan operator dalam menyayat benda kerja.

18. Tombol Emergency Stop

Tombol emergency stop merupakan bagian yang berguna untuk mengendalikan mesin frais dalam keadaan emergensi atau darurat. Dengan menekan tombol emergency stop ini, maka mesin frais akan otomatis mati.

19. Lampu Penerangan

Proses miling benda kerja biasanya membutuhkan fokus khusus dari sang operator. Maka dari itu, agar hasil frais bisa sesuai yang diharapkan, operator harus menggunakan penerangan yang cukup. Seperti mesin frais ini yang sudah dilengkapi dengan lampu penerangan.

20. Digital Readout

Digital readout mesin frais ini berupa layar monitor kecil berisikan data numerik yang menunjukkan posisi bagian-bagian dari komponen mesin frais itu sendiri. Lalu apa fungsinya? tentu saja agar pekerjaan yang dilakukan bisa lebih cepat selesai dan akurat.


Jadi itulah seluruh bagian-bagian dari mesin frais dan fungsinya lengkap baik yang vertikal maupun horizontal. Dari gambar yang disertakan diatas Anda juga akan mengetahui bagian-bagian tersebut ada di posisi mana. Dengan begitu bagi seorang teknisi bisa mempelajari lebih detail.
